桑基图(sankey diagram)
分享到:
桑基图(sankey diagram)
操作说明

a)登录TUTU云平台(https://www.cloudtutu.com/#/login),点此登录;

b)默认账号密码已填好,输入验证码即可登录;

c)找到“和弦图”进入作图界面。



1. 说明

桑基图(Sankey plots),即桑基能量分流图,也叫桑基能量平衡图。用来展示数据的流动变化,分支的宽度表示流量的大小,应用于能源流向、收入支出、人员流动等数据的可视化。桑基图主要由边、流量和支点组成,其中边代表了流动的数据,流量代表了流动数据的具体数值,节点代表了不同分类。边的宽度与流量成比例的显示,边越宽,数值越大。

2. 上传文件

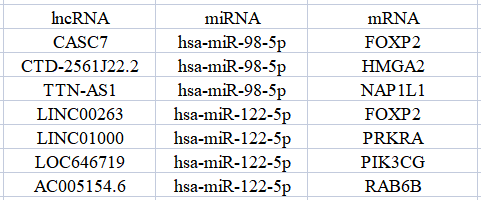

a)表格需要带表头和列名,每一列为所用关联分析数据的列名,每一行为每列对应各种指标数据名,例如OTU,基因ID、身高、代谢物名称等。


b可直接提交csv文件或者提交txt(制表符分隔)文本文件。操作方法为:全选excel中的所有内容(ctrl+A),复制到记事本中,将记事本文件另存后上传该文件。

3. 设置参数

3.1 可以根据自己需求调整字体大小或者X轴坐标大小(图中红色标记),设置好参数后点击运行按钮即可生成对应图片(图中黄色标记)。


4. 下载文件

点击“运行”开始作图,点击“下载”保存PDF格式的矢量图。PDF格式的文件可通过矢量图编辑工具进行编辑。

5. 作图后处理

TUTU云平台提供的是PDF格式的矢量图,可通过矢量图处理软件进行编辑和调整(如:文字字体,文字大小,图片分辨率等)。图形处理软件和使用方法可扫描文后的二维码添加小编获取。

6. 写作建议:Spearman/Pearson correlation by xxx abundance. Only significant values (p < 0.05/0.01 after FDR adjustment) are shown. Orange and blue colors (替换颜色) represent significant negative correlations and positive correlations. Darker color represents stronger correlations.
